제품 상세 정보:
|
| 재료: | 연강 | 마무리 처리: | 실리콘 코팅 |
|---|---|---|---|
| 거미: | 철사 거미 | 지름: | 120mm |
| 플리츠: | 12개의 주름 | 수직 와이어 수: | 12개 |
| 탑 캡: | U자형 플랜지 캡 | 나무 상자: | 강철 상자 |
| 원래 장소: | 중국 | MOQ: | 협상 가능 |
| 배송일: | 협상 가능 | 지불 조건: | T/TL/C |
| 하이 라이트: | 플랜지 캡 스타 필터 케이지,U 자형 스타 필터 케이지,플랜지 캡 필터 백 케이지 |
||

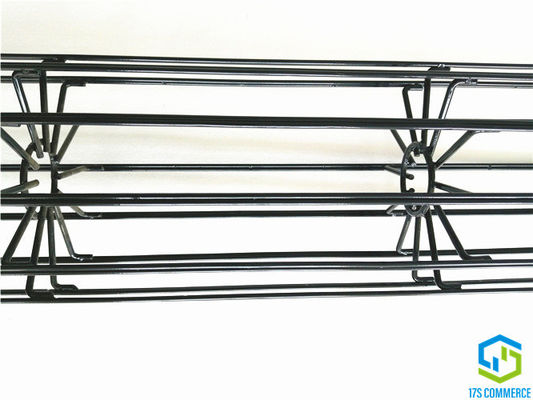

U 모양 플랜지 캡 12 레이 스타 케이지 실리콘 코팅 주름 케이지 120mm 스파이더 케이지 탄소강 가방 하우스 케이지
1. 사양
플리츠 케이지, 스파이더 케이지라고도 불리는 스타 케이지는 가방의 뼈와 골격으로 가방 실행을 지원하며 스타 가방을 위해 특별히 설계 및 제작되었습니다.스타 케이지는 특수 지지 링(거미)으로 용접됩니다.우리는 Star Cages 디자인, 개발 및 처리를 전문으로 합니다.우리는 자신의 스트레치 라인, 절단 라인, 용접 라인, 코팅 라인 및 검사 장비를 보유하고 있습니다.백 하우스 집진기 및 굴뚝의 성능, 효율성 및 수익을 향상시키는 다양한 종류의 백 하우스 집진기용 스타 필터 케이지를 제공합니다.
U 자형 상단 캡은 스타 / 주름 필터 케이지의 한 부분이며 U 자형 플랜지 캡의 높이는 55mm로 일반적으로 사용되는 기존 케이지 상단 캡보다 높습니다.가방을 더 잘 보호하고 스타 가방 커프를 덮고 케이지와 가방을 셀 플레이트 개구부에 고정합니다.당사의 U자형 플랜지 표준 크기(내경/외경)는 110/148mm, 120/160mm, 138/185mm, 144/185mm, 150/194mm입니다.
2. 제품 상세
| 스타일 | 스타 케이지 / 주름 케이지 / 스파이더 케이지 | ||
| 플리츠 번호 | 12개의 주름 | ||
| 재료 | Q235 연강 | ||
| 지름 | 120 | mm | |
| 수직 와이어 | 숫자 | 12 | PC |
| 두께 | 4 | mm | |
| 거미 | 유형 | 철사 | |
| 두께 | 4 | mm | |
| 거리 | 150-250 | mm | |
| 길이 | 미정 | mm | |
| 구조 | 한 섹션 | ||
| 가입 방법 | 아니요 | ||
| 탑 캡 | 유형 | 용접 U자형 상단 캡 | |
| 크기 | 120/160 | mm | |
| 두께 | 1-1.2 | mm | |
| 고치다 | 케이지에 용접 | ||
| 벤츄리 | 크기 | 아니요 | mm |
| 두께 | 1 | mm | |
| 고치다 | 상단 캡에 용접 | ||
| 하단 캡 | 유형 | 하단 캡을 눌러 | |
| 크기 | 112 | mm | |
| 두께 | 아니요 | mm | |
| 고치다 | 아니요 | ||
| 마무리 손질 | 유형 | 실리콘 코팅 | |
| 두께 | 90-140 | 음 | |
| 색상 | 검은 색 | ||
| 팩 | 강철 상자 | ||
3. 에이이점
스타 필터 백은 필터 표면을 확장하고 일반 원형에 비해 증가하는 필터 면적은 아래와 같습니다.
필터 면적 증가(%)
| 필터 표면 | 지름 mm | 가방 길이 | |||||
| 1m | 2m | 3m | 4m | 5m | 6m | ||
| 8개의 주름 | 120 | 38.64 | 55.97 | 61.75 | 64.64 | 66.37 | 67.52 |
| 130 | 42.09 | 59.85 | 65.77 | 68.73 | 70.50 | 71.69 | |
| 150 | 54.06 | 73.31 | 79.73 | 82.94 | 84.87 | 86.15 | |
| 160 | 73.57 | 95.26 | 102.49 | 106.11 | 108.28 | 109.73 | |
| 12개의 주름 | 120 | 70.91 | 92.28 | 99.40 | 102.96 | 105.10 | 106.52 |
| 130 | 74.82 | 96.67 | 103.95 | 107.59 | 109.78 | 111.24 | |
| 150 | 72.23 | 93.76 | 100.93 | 104.52 | 106.68 | 108.11 | |
그래서
• 더 긴 가방 서비스 수명
• 기존 집진기의 풍량을 증가시켜 생산량 증대
• 더 낮은 방출
• 에너지 소비 감소
• 운영 비용 절감
• 압력 강하 감소
• 더 낮은 펄스 제트 압력 및 주파수
• 작은 가방 집 및 건축 면적
• 필터 속도 낮추기
4. 제품 흐름
5.케이지 팩
우리의 케이지 표준 팩은 튜브 스틸로 만들어지고 크레이트 바닥에 강판을 깔아놓은 스틸 크레이트입니다.Crate 폭은 1140mm를 초과하지 않으므로 Crate는 Container의 폭당 2개로 나누어 적재할 수 있으며 Crate의 높이는 Cage의 수량과 Container의 종류에 따라 결정됩니다.우리는 케이지를 넣을 때 개구부를 밀봉합니다. 이러한 종류의 크레이트 디자인은 케이지를 잘 보호하고 장거리 및 시간 운송을 견딜 수 있습니다.
