제품 상세 정보:
|
| 재료: | 연강 | 끝 처리: | 전기 영동 코팅 |
|---|---|---|---|
| 스파이더: | 천공된 스파이더 | 지름: | 120mm |
| 주름: | 12 주름 | 수직 와이어의 번호: | 12pcs |
| 상부캡: | U자 형상 플랜지 캡 | 나무상자: | 강철 나무상자 |
| 원래 장소: | 중국 | MOQ: | 교섭할 수 있습니다 |
| 출시 날짜: | 교섭할 수 있습니다 | 지불 용어: | 전신환 L/C (신용장) |
| 하이 라이트: | 스타 필터 케이지 120mm,12 레이 스타 필터 케이지,폭발 보호 필터 백 케이지 |
||
블라스트 보호 12 레이 스타 필터 케이지 Cataphoresis 코팅 주름 케이지 120mm 스파이더 케이지 먼지 수집 케이지
1. 사양
필터 백 지지 케이지는 수직 금속 와이어, 지지 케이지, 상단 덮개 및 하단 덮개, 벤츄리 튜브와 결합됩니다.필터 백과 백 케이지의 지지 링 사이의 접촉을 줄이기 위해 별 모양의 집진기 필터 별/주름 백 케이지를 개발했습니다.여과 면적을 늘리기 위해 관련 주름형 필터백 케이지가 있는 주름형/별형 필터백을 개발했습니다.

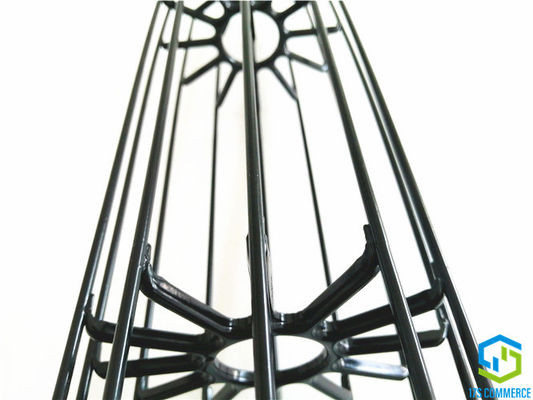

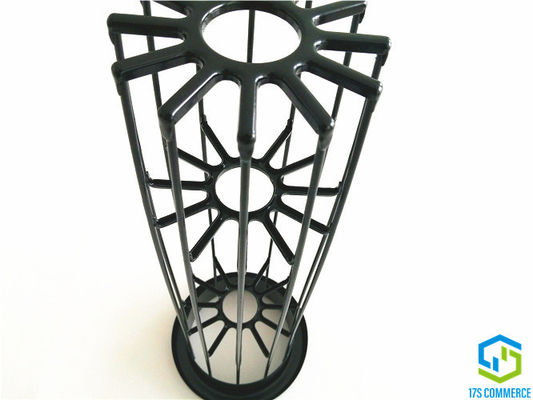

플리츠 케이지, 스파이더 케이지라고도 불리는 스타 케이지는 가방의 뼈와 골격으로 가방 실행을 지원하며 스타 가방을 위해 특별히 설계 및 제작되었습니다.스타 케이지는 특수 지지 링(거미)으로 용접됩니다.우리는 Star Cages 디자인, 개발 및 처리를 전문으로 합니다.우리는 자신의 스트레치 라인, 절단 라인, 용접 라인, 코팅 라인 및 검사 장비를 보유하고 있습니다.백 하우스 집진기 및 굴뚝의 성능, 효율성 및 수익을 향상시키는 다양한 종류의 백 하우스 집진기용 스타 필터 케이지를 제공합니다.
2. 데이터시트
| 스타일 | 스타 케이지 / 주름 케이지 / 스파이더 케이지 | ||
| 플리츠 번호 | 12개의 주름 | ||
| 재료 | Q235 연강 | ||
| 지름 | 120 | mm | |
| 수직 와이어 | 숫자 | 12 | PC |
| 두께 | 4 | mm | |
| 거미 | 유형 | 누르다 |  |
| 두께 | 1.5 | mm | |
| 거리 | 150-250 | mm | |
| 길이 | 미정 | mm | |
| 구조 | 한 섹션 | ||
| 가입 방법 | 아니요 | ||

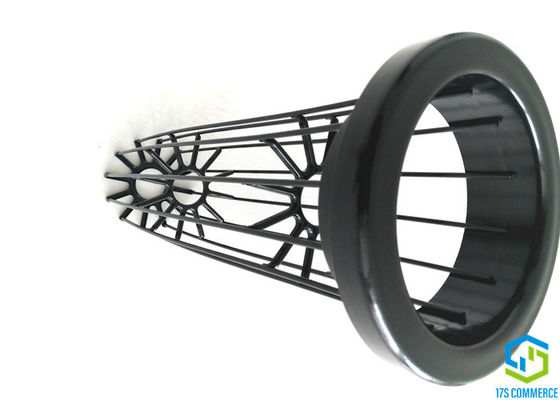

| 탑 캡 | 유형 | 용접 U자형 상단 캡 | |
| 크기 | 120/160 | mm | |
| 두께 | 1-1.2 | mm | |
| 고치다 | 케이지에 용접 | ||
| 벤츄리 | 크기 | 아니요 | mm |
| 두께 | 1 | mm | |
| 고치다 | 상단 캡에 용접 | ||
| 하단 캡 | 유형 | 하단 캡을 눌러 | |
| 크기 | 112 | mm | |
| 두께 | 아니요 | mm | |
| 고치다 | 아니요 | ||
| 마무리 손질 | 유형 | 전기영동 코팅 | |
| 두께 | 90-140 | 음 | |
| 색상 | 검은 색 | ||
| 팩 | 강철 상자 | ||
3. 에이이점
스타 필터 백은 필터 표면을 확장하고 일반 원형에 비해 증가하는 필터 면적은 아래와 같습니다.
필터 면적 증가(%)
| 필터 표면 | 지름 mm | 가방 길이 | |||||
| 1m | 2m | 3m | 4m | 5m | 6m | ||
| 8개의 주름 | 120 | 38.64 | 55.97 | 61.75 | 64.64 | 66.37 | 67.52 |
| 130 | 42.09 | 59.85 | 65.77 | 68.73 | 70.50 | 71.69 | |
| 150 | 54.06 | 73.31 | 79.73 | 82.94 | 84.87 | 86.15 | |
| 160 | 73.57 | 95.26 | 102.49 | 106.11 | 108.28 | 109.73 | |
| 12개의 주름 | 120 | 70.91 | 92.28 | 99.40 | 102.96 | 105.10 | 106.52 |
| 130 | 74.82 | 96.67 | 103.95 | 107.59 | 109.78 | 111.24 | |
| 150 | 72.23 | 93.76 | 100.93 | 104.52 | 106.68 | 108.11 | |
그래서
• 더 긴 가방 서비스 수명
• 기존 집진기의 풍량을 증가시켜 생산량 증대
• 더 낮은 방출
• 에너지 소비 감소
• 운영 비용 절감
• 압력 강하 감소
• 더 낮은 펄스 제트 압력 및 주파수
• 작은 가방 집 및 건축 면적
• 필터 속도 낮추기
4. 일부 최종 사용자
당사의 스타 케이지는 전 세계적으로 사용되고 있으며 Kitmat Smelter Modernization Project(Rio Tinto Inc, Canada), Aluminerie De Baie Comeau(Alcoa Ltee/Ltd, Canada), Dubai Aluminium Company Ltd( Alstom, 두바이, EGA), Nordural Century 알루미늄(아이슬란드), Trimet 알루미늄 SE(독일) 등.
