제품 상세 정보:
|
| 재료: | 연강, 스테인레스 스틸, 아연 도금 와이어 | 끝 처리: | 실리콘 코팅, 아연, 전기 영동 코팅 |
|---|---|---|---|
| 스파이더: | 와이어 스파이더 | 지름: | 110 밀리미터, 120 밀리미터, 138 밀리미터, 144 밀리미터, 150 밀리미터와 주문 제작됩니다 |
| 주름: | 8개 주름 | 수직 와이어의 번호: | 16 PC |
| 상부캡: | 각종 선택권 | 나무상자: | 강철 나무상자 |
| 원래 장소: | 중국 | MOQ: | 교섭할 수 있습니다 |
| 출시 날짜: | 교섭할 수 있습니다 | 지불 용어: | 전신환 L/C (신용장) |
| 하이 라이트: | PTFE 집진기 필터 케이지,스타 집진기 필터 케이지,스파이더 백 필터 케이지 |
||
48 주름 PTFE 스타 필터 가방 케이지 주름 가방 케이지 스파이더 케이지 가방 하우스 PTFE 스타 가방 케이지
1. 사양

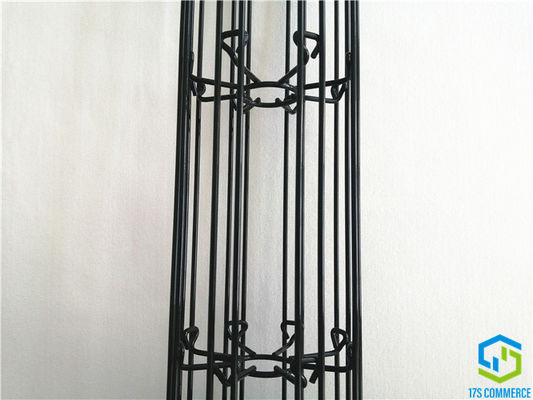

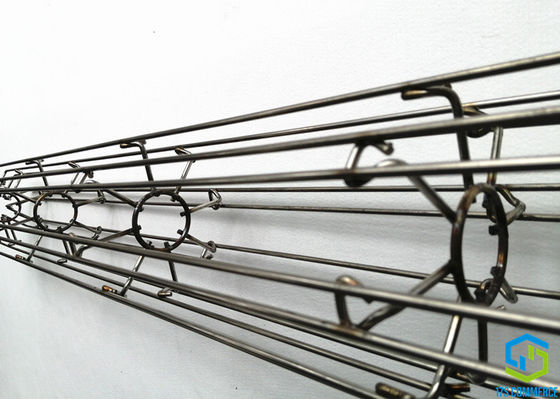

플리츠 케이지, 스파이더 케이지라고도 불리는 스타 케이지는 가방의 뼈와 골격으로 가방 실행을 지원하며 스타 가방을 위해 특별히 설계 및 제작되었습니다.스타 케이지는 특수 지지 링(거미)으로 용접됩니다.우리는 Star Cages 디자인, 개발 및 처리를 전문으로 합니다.우리는 자신의 스트레치 라인, 절단 라인, 용접 라인, 코팅 라인 및 검사 장비를 보유하고 있습니다.백 하우스 집진기 및 굴뚝의 성능, 효율성 및 수익을 향상시키는 다양한 종류의 백 하우스 집진기용 스타 필터 케이지를 제공합니다.
2. 데이터시트
| 스타일 | 스타 케이지 / 주름 케이지 / 스파이더 케이지 | ||
| 플리츠 번호 | 8개의 주름 | ||
| 재료 | Q235 연강 | ||
| 지름 | 110, 120, 138, 144, 150 | mm | |
| 수직 와이어 | 숫자 | 16 | PC |
| 두께 | 4 | mm | |
| 거미 | 유형 | 철사 |  |
| 두께 | 4 | mm | |
| 거리 | 150-250 | mm | |
| 길이 | 미정 | mm | |
| 구조 | 한 섹션 / 두 섹션 | ||
| 가입 방법 | 아니요 | ||

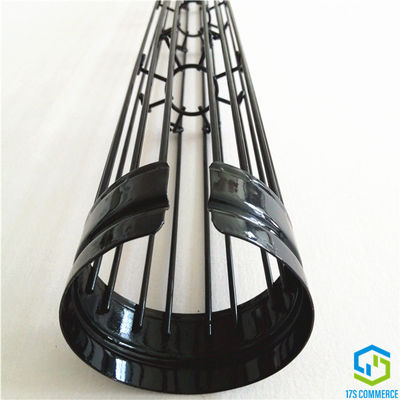

| 탑 캡 | 유형 | 용접 U 자형 상단 캡, 다양한 선택 | |
| 크기 | 케이지까지 되다 | mm | |
| 두께 | 1-1.2 | mm | |
| 고치다 | 케이지에 용접 | ||
| 벤츄리 | 크기 | 아니요 | mm |
| 두께 | 1 | mm | |
| 고치다 | 상단 캡에 용접 | ||

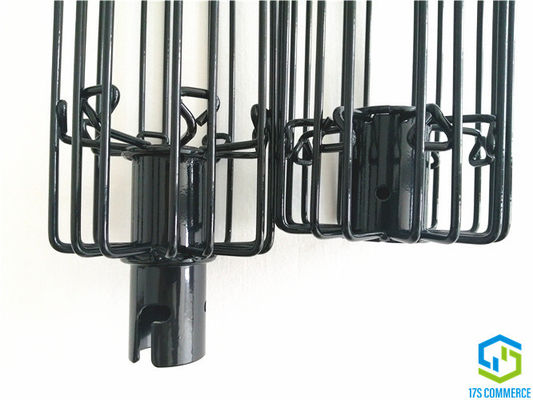

| 하단 캡 | 유형 | 와이어 벤트 인더 | |
| 크기 | 120 | mm | |
| 두께 | 아니요 | mm | |
| 고치다 | 아니요 | ||
| 마무리 손질 | 유형 | 실리콘 코팅 | |
| 두께 | 90-140 | 음 | |
| 색상 | 검은 색 | ||
| 팩 | 강철 상자 | ||
3. 에이이점
스타 필터 백은 필터 표면을 확장하고 일반 원형에 비해 증가하는 필터 면적은 아래와 같습니다.
필터 면적 증가(%)
| 필터 표면 | 지름 mm | 가방 길이 | |||||
| 1m | 2m | 3m | 4m | 5m | 6m | ||
| 8개의 주름 | 120 | 38.64 | 55.97 | 61.75 | 64.64 | 66.37 | 67.52 |
| 130 | 42.09 | 59.85 | 65.77 | 68.73 | 70.50 | 71.69 | |
| 150 | 54.06 | 73.31 | 79.73 | 82.94 | 84.87 | 86.15 | |
| 160 | 73.57 | 95.26 | 102.49 | 106.11 | 108.28 | 109.73 | |
| 12개의 주름 | 120 | 70.91 | 92.28 | 99.40 | 102.96 | 105.10 | 106.52 |
| 130 | 74.82 | 96.67 | 103.95 | 107.59 | 109.78 | 111.24 | |
| 150 | 72.23 | 93.76 | 100.93 | 104.52 | 106.68 | 108.11 | |
그래서
• 더 긴 가방 서비스 수명
• 기존 집진기의 풍량을 증가시켜 생산량 증대
• 더 낮은 방출
• 에너지 소비 감소
• 운영 비용 절감
• 압력 강하 감소
• 더 낮은 펄스 제트 압력 및 주파수
• 작은 가방 집 및 건축 면적
• 필터 속도 낮추기
4.스타 가방과 케이지의 매치
스타 필터 케이지는 타이트 매치가있는 일반 케이지와 달리 스타 백에 맞게 특수 설계되었습니다.스타 케이지는 일종의 느슨한 스타 백 매치로, 데싱에 좋습니다.
스타 가방과 스타 케이지의 매치
| 케이지 플리츠 | 와이어 수량 | 직경(mm) | 주목 | |
| 새장 | 가방 | |||
| 8개의 주름 | 16 | 110 | 120 | 3.5 또는 4mm 수직 전선, 또한 직경 110 및 120mm에 대해 8개의 수직 전선을 사용할 수 있습니다. |
| 120 | 130 | |||
| 138 | 150 | |||
| 144 | 155 | |||
| 150 | 160 | |||
| 12개의 주름 | 12 | 110 | 120 | 4mm 수직 와이어 |
| 120 | 130 | |||
| 138 | 150 | |||
| 10 주름 | 10 | 110 | 120 | 4mm 수직 와이어 |
| 120 | 130 | |||
| 138 | 150 | |||
| 144 | 155 | |||
| 150 | 160 | |||
5. 신청
