제품 상세 정보:
|
| 재료: | 연강, 스테인레스 스틸, 아연 도금 와이어 | 끝 처리: | 실리콘 코팅, 아연, 전기 영동 코팅 |
|---|---|---|---|
| 스파이더: | 와이어 스파이더 | 지름: | 110 밀리미터, 120 밀리미터, 138 밀리미터, 144 밀리미터, 150 밀리미터와 주문 제작됩니다 |
| 주름: | 8개 주름 | 수직 와이어의 번호: | 16 PC |
| 상부캡: | 각종 선택권 | 나무상자: | 강철 나무상자 |
| 원래 장소: | 중국 | MOQ: | 교섭할 수 있습니다 |
| 출시 날짜: | 교섭할 수 있습니다 | 지불 용어: | 전신환 L/C (신용장) |
| 하이 라이트: | PPS 스타 필터 케이지,8 주름 스타 필터 케이지,138mm 백하우스 케이지 |
||

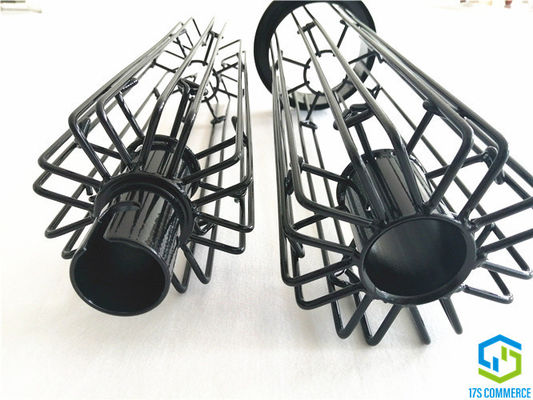

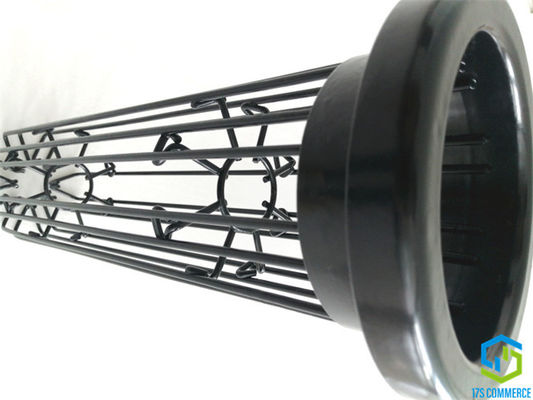

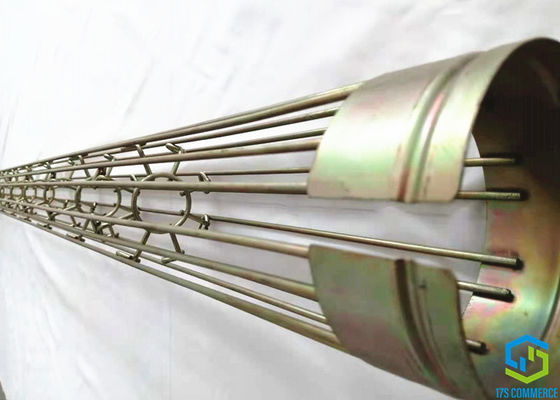

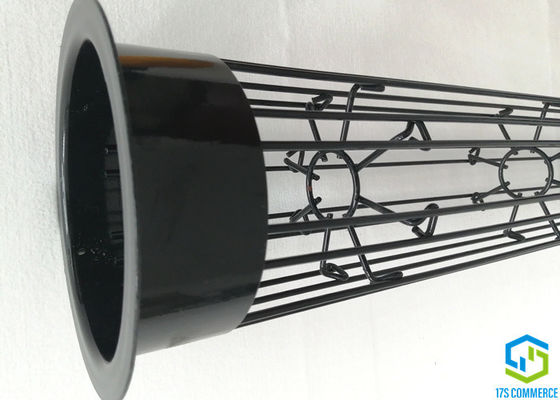

8 플리츠 PPS 스타 필터 백 케이지 플리츠 백 케이지 스파이더 케이지 백 하우스 PPS 스타 백 케이지
1. 사양
플리츠 케이지, 스파이더 케이지라고도 불리는 스타 케이지는 가방의 뼈와 골격으로 가방 실행을 지원하며 스타 가방을 위해 특별히 설계 및 제작되었습니다.스타 케이지는 특수 지지 링(거미)으로 용접됩니다.우리는 Star Cages 디자인, 개발 및 처리를 전문으로 합니다.우리는 자신의 스트레치 라인, 절단 라인, 용접 라인, 코팅 라인 및 검사 장비를 보유하고 있습니다.백 하우스 집진기 및 굴뚝의 성능, 효율성 및 수익을 향상시키는 다양한 종류의 백 하우스 집진기용 스타 필터 케이지를 제공합니다.
2. 데이터시트
| 스타일 | 스타 케이지 / 주름 케이지 / 스파이더 케이지 | ||
| 플리츠 번호 | 8개의 주름 | ||
| 재료 | Q235 연강, 스테인레스 스틸, 아연 도금 와이어 | ||
| 지름 | 110, 120, 138, 144, 150 | mm | |
| 수직 와이어 | 숫자 | 16 | PC |
| 두께 | 4 | mm | |
| 거미 | 유형 | 철사 |  |
| 두께 | 4 | mm | |
| 거리 | 150-250 | mm | |
| 길이 | 미정 | mm | |
| 구조 | 한 섹션 / 두 섹션 | ||
| 가입 방법 | 아니요 | ||
| 탑 캡 | 유형 | 용접 U 자형 상단 캡, 다양한 선택 | |
| 크기 | 케이지까지 되다 | mm | |
| 두께 | 1-1.2 | mm | |
| 고치다 | 케이지에 용접 | ||
| 벤츄리 | 크기 | 아니요 | mm |
| 두께 | 1 | mm | |
| 고치다 | 상단 캡에 용접 | ||
| 하단 캡 | 유형 | 와이어 벤트 인더 | |
| 크기 | 120 | mm | |
| 두께 | 아니요 | mm | |
| 고치다 | 아니요 | ||
| 마무리 손질 | 유형 | 실리콘 코팅 | |
| 두께 | 90-140 | 음 | |
| 색상 | 검은 색 | ||
| 팩 | 강철 상자 | ||
3. 에이이점
스타 필터 백은 필터 표면을 확장하고 일반 원형에 비해 증가하는 필터 면적은 아래와 같습니다.
필터 면적 증가(%)
| 필터 표면 | 지름 mm | 가방 길이 | |||||
| 1m | 2m | 3m | 4m | 5m | 6m | ||
| 8개의 주름 | 120 | 38.64 | 55.97 | 61.75 | 64.64 | 66.37 | 67.52 |
| 130 | 42.09 | 59.85 | 65.77 | 68.73 | 70.50 | 71.69 | |
| 150 | 54.06 | 73.31 | 79.73 | 82.94 | 84.87 | 86.15 | |
| 160 | 73.57 | 95.26 | 102.49 | 106.11 | 108.28 | 109.73 | |
| 12개의 주름 | 120 | 70.91 | 92.28 | 99.40 | 102.96 | 105.10 | 106.52 |
| 130 | 74.82 | 96.67 | 103.95 | 107.59 | 109.78 | 111.24 | |
| 150 | 72.23 | 93.76 | 100.93 | 104.52 | 106.68 | 108.11 | |
그래서
• 더 긴 가방 서비스 수명
• 기존 집진기의 풍량을 증가시켜 생산량 증대
• 더 낮은 방출
• 에너지 소비 감소
• 운영 비용 절감
• 압력 강하 감소
• 더 낮은 펄스 제트 압력 및 주파수
• 작은 가방 집 및 건축 면적
• 필터 속도 낮추기
4. 스타케이지 건설
| 플리츠 | 수직 와이어 수량 | 와이어 직경 | 거미 | 탑 캡 | 하단 캡 |
| 8 | 16 | 4 / 3.5 | 와이어/프레스 | 선택 과목 | 구부러진 와이어 |
| 12 | 12 / 24 | 4 / 3 | 누르기/와이어 | 선택 과목 | 용접 바닥 캡 |
| 10 | 10 | 4 | 철사 | 선택 과목 | 구부러진 와이어 |
5.스타 가방과 케이지의 매치
스타 필터 케이지는 타이트 매치가있는 일반 케이지와 달리 스타 백에 맞게 특수 설계되었습니다.스타 케이지는 일종의 느슨한 스타 백 매치로, 데싱에 좋습니다.
스타 가방과 스타 케이지의 매치
| 케이지 플리츠 | 와이어 수량 | 직경(mm) | 주목 | |
| 새장 | 가방 | |||
| 8개의 주름 | 16 | 110 | 120 | 3.5 또는 4mm 수직 전선, 또한 직경 110 및 120mm에 대해 8개의 수직 전선을 사용할 수 있습니다. |
| 120 | 130 | |||
| 138 | 150 | |||
| 144 | 155 | |||
| 150 | 160 | |||
| 12개의 주름 | 12 | 110 | 120 | 4mm 수직 와이어 |
| 120 | 130 | |||
| 138 | 150 | |||
| 10 주름 | 10 | 110 | 120 | 4mm 수직 와이어 |
| 120 | 130 | |||
| 138 | 150 | |||
| 144 | 155 | |||
| 150 | 160 | |||
6. 케이지 팩
우리의 케이지 표준 팩은 튜브 스틸로 만들어지고 크레이트 바닥에 강판을 깔아놓은 스틸 크레이트입니다.Crate 폭은 1140mm를 초과하지 않으므로 Crate는 Container의 폭당 2개로 나누어 적재할 수 있으며 Crate의 높이는 Cage의 수량과 Container의 종류에 따라 결정됩니다.우리는 케이지를 넣을 때 개구부를 밀봉합니다. 이러한 종류의 크레이트 디자인은 케이지를 잘 보호하고 장거리 및 시간 운송을 견딜 수 있습니다.
