제품 상세 정보:
|
| 재료: | 연강 | 끝 처리: | 실리콘 코팅 |
|---|---|---|---|
| 스파이더: | 펀치 스파이더 | 지름: | 120mm |
| 주름: | 12 주름 | 수직 와이어의 번호: | 12pcs |
| 상부캡: | U자 형상 플랜지 캡 | 나무상자: | 강철 나무상자 |
| 원래 장소: | 중국 | MOQ: | 교섭할 수 있습니다 |
| 출시 날짜: | 교섭할 수 있습니다 | 지불 용어: | 전신환 L/C (신용장) |

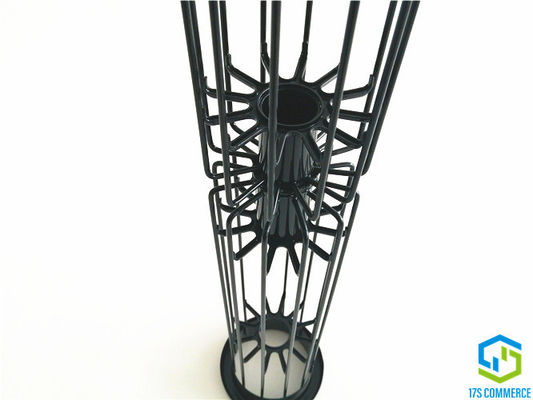

두 섹션 글로벌 조인트 스타 케이지 실리콘 코팅 12 주름 케이지 120mm 스파이더 케이지 탄소강 가방 하우스 케이지
1. 사양

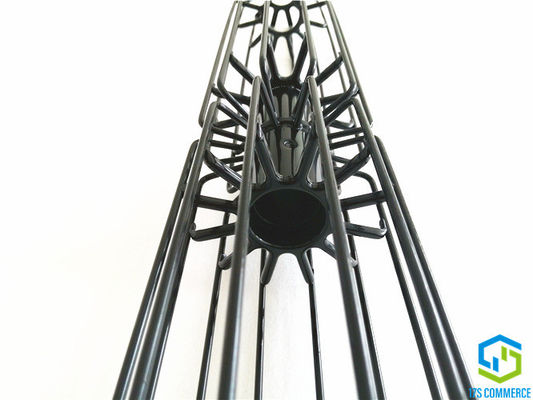

플리츠 케이지, 스파이더 케이지라고도 불리는 스타 케이지는 가방의 뼈와 골격으로 가방 실행을 지원하며 스타 가방을 위해 특별히 설계 및 제작되었습니다.스타 케이지는 특수 지지 링(거미)으로 용접됩니다.우리는 Star Cages 디자인, 개발 및 처리를 전문으로 합니다.우리는 자신의 스트레치 라인, 절단 라인, 용접 라인, 코팅 라인 및 검사 장비를 보유하고 있습니다.백 하우스 집진기 및 굴뚝의 성능, 효율성 및 수익을 향상시키는 다양한 종류의 백 하우스 집진기용 스타 필터 케이지를 제공합니다.

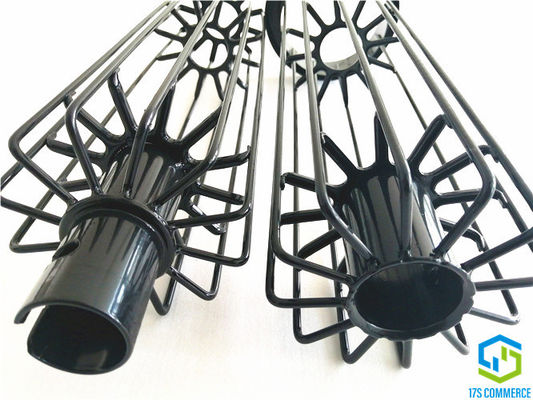

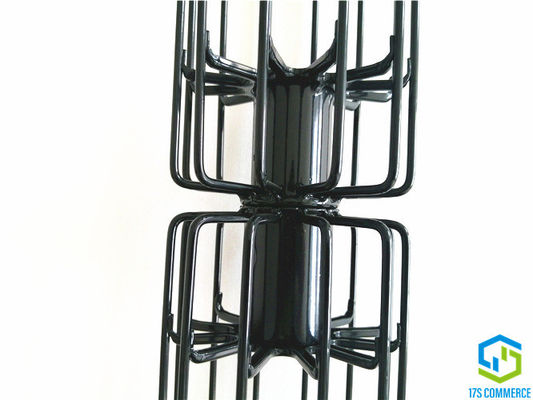

일반적으로 케이지는 한 섹션이며 케이지가 너무 길거나 백 하우스 상단 공간이 충분하지 않은 경우 두 섹션 케이지를 권장합니다.조인트는 글로블 조인트 또는 트위스트 조인트라고 불리며 설치 및 제거가 쉽습니다.
2. 데이터시트
| 스타일 | 스타 케이지 / 주름 케이지 / 스파이더 케이지 | ||
| 플리츠 번호 | 12개의 주름 | ||
| 재료 | Q235 연강 | ||
| 지름 | 120 | mm | |
| 수직 와이어 | 숫자 | 12 | PC |
| 두께 | 4 | mm | |
| 거미 | 유형 | 누르다 | |
| 두께 | 1.5 | mm | |
| 거리 | 150-250 | mm | |
| 길이 | 미정 | mm | |
| 구조 | 두 섹션 | ||
| 가입 방법 | 아니요 | ||

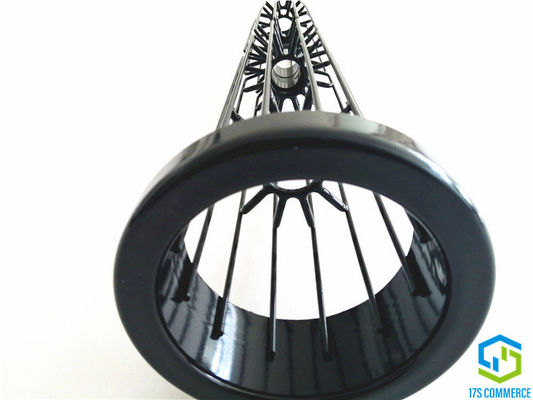

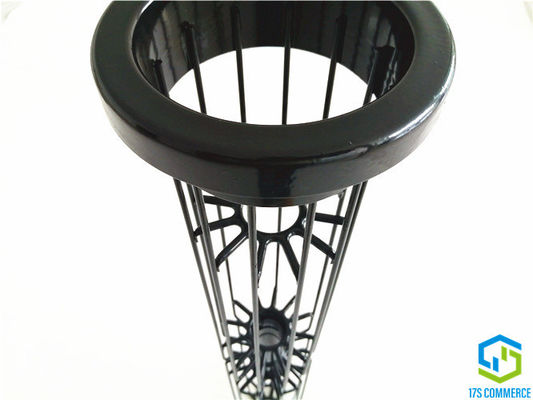

| 탑 캡 | 유형 | 용접 U자형 상단 캡 | |
| 크기 | 120/160 | mm | |
| 두께 | 1-1.2 | mm | |
| 고치다 | 케이지에 용접 | ||
| 벤츄리 | 크기 | 아니요 | mm |
| 두께 | 1 | mm | |
| 고치다 | 상단 캡에 용접 | ||
| 하단 캡 | 유형 | 하단 캡을 눌러 | |
| 크기 | 112 | mm | |
| 두께 | 아니요 | mm | |
| 고치다 | 아니요 | ||
| 마무리 손질 | 유형 | 실리콘 코팅 | |
| 두께 | 90-140 | 음 | |
| 색상 | 검은 색 | ||
| 팩 | 강철 상자 | ||
3. 에이이점
스타 필터 백은 필터 표면을 확장하고 일반 원형에 비해 증가하는 필터 면적은 아래와 같습니다.
필터 면적 증가(%)
| 필터 표면 | 지름 mm | 가방 길이 | |||||
| 1m | 2m | 3m | 4m | 5m | 6m | ||
| 8개의 주름 | 120 | 38.64 | 55.97 | 61.75 | 64.64 | 66.37 | 67.52 |
| 130 | 42.09 | 59.85 | 65.77 | 68.73 | 70.50 | 71.69 | |
| 150 | 54.06 | 73.31 | 79.73 | 82.94 | 84.87 | 86.15 | |
| 160 | 73.57 | 95.26 | 102.49 | 106.11 | 108.28 | 109.73 | |
| 12개의 주름 | 120 | 70.91 | 92.28 | 99.40 | 102.96 | 105.10 | 106.52 |
| 130 | 74.82 | 96.67 | 103.95 | 107.59 | 109.78 | 111.24 | |
| 150 | 72.23 | 93.76 | 100.93 | 104.52 | 106.68 | 108.11 | |
그래서
• 더 긴 가방 서비스 수명
• 기존 집진기의 풍량을 증가시켜 생산량 증대
• 더 낮은 방출
• 에너지 소비 감소
• 운영 비용 절감
• 압력 강하 감소
• 더 낮은 펄스 제트 압력 및 주파수
• 작은 가방 집 및 건축 면적
• 필터 속도 낮추기
4. 케이지 테스트
