제품 상세 정보:
|
재료: | 연강 | 끝 처리: | 실리콘 코팅 |
---|---|---|---|
스파이더: | 와이어 스파이더 | 지름: | 120mm |
주름: | 8개 주름 | 수직 와이어의 번호: | 16 PC |
상부캡: | U자 형상 플랜지 캡 | 나무상자: | 강철 나무상자 |
원래 장소: | 중국 | MOQ: | 교섭할 수 있습니다 |
출시 날짜: | 교섭할 수 있습니다 | 지불 용어: | 전신환 L/C (신용장) |
하이 라이트: | 8 레이 백 하우스 필터 케이지,글로벌 공동 백 하우스 케이지,120mm 백 필터 케이지 |

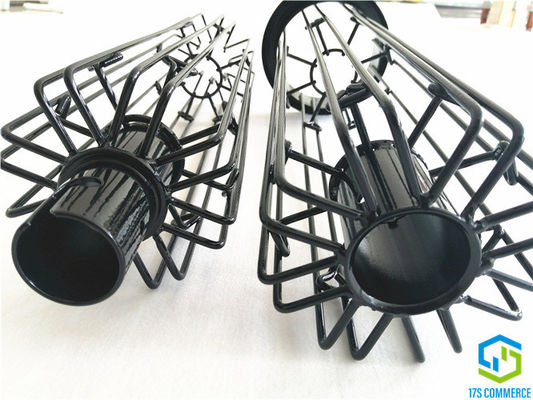

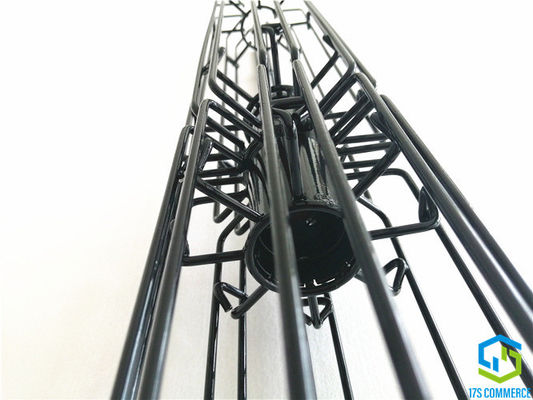

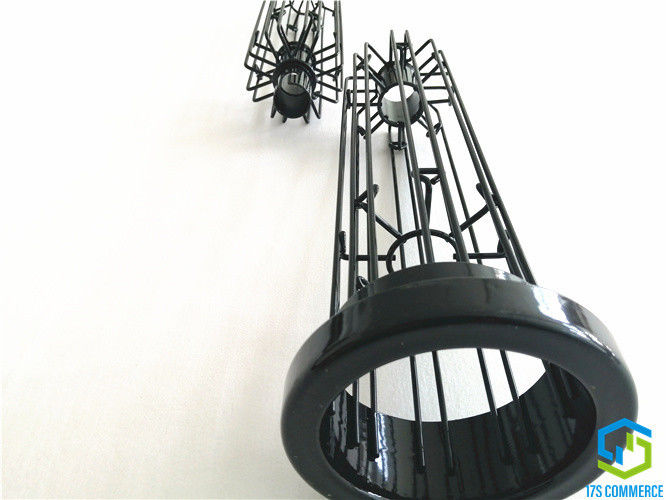

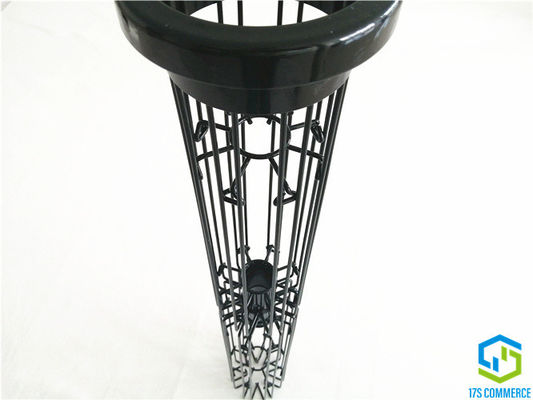

8 레이 스타 케이지 두 섹션 실리콘 코팅 글로벌 조인트 플리츠 케이지 120mm 스파이더 케이지 탄소강 가방 하우스 케이지
1. 사양
8개의 주름 스타/플리트 케이지 구조는 일반적으로 16개의 수직 와이어로 구성됩니다.케이지의 수평 거미 간격은 일반적으로 250mm일 수 있습니다.백하우스의 상단 높이가 충분히 높지 않은 경우 "트위스트 락(글로블 조인트)" 조인트로 2개의 케이지를 사용할 수 있습니다. 습기 또는 산성 부식이 존재하는 영역의 경우 아연 도금 강철 또는 스테인리스와 같은 다양한 재료를 제공할 수 있습니다. 강철, 또한 우리는 필터 케이지 서비스 시간을 연장하기 위해 실리콘 코팅, 아연 코팅 및 전기 영동 코팅을 공급합니다.탑 로드 백하우스 케이지는 T-플랜지, U자형 탑 캡, 링 탑 또는 여러 스타일의 압연 플랜지 탑과 함께 사용할 수 있습니다.별/주름 케이지 직경은 110,120,138,144,150mm이며 맞춤형입니다.와이어 두께는 일반적으로 4mm입니다.하단 로드 백하우스용 주름/별/거미 케이지는 분할 칼라 또는 분할 링 상단으로 구성됩니다.
일반적으로 케이지는 한 섹션이며 케이지가 너무 길거나 백 하우스 상단 공간이 충분하지 않은 경우 두 섹션 케이지를 권장합니다.조인트는 글로블 조인트 또는 트위스트 조인트라고 불리며 설치 및 제거가 쉽습니다.
2. 정보
스타일 | 스타 케이지 / 주름 케이지 / 스파이더 케이지 | ||
플리츠 번호 | 8개의 주름 | ||
재료 | Q235 연강 | ||
지름 | 120 | mm | |
수직 와이어 | 숫자 | 16 | PC |
두께 | 4 | mm | |
거미 | 유형 | 철사 | |
두께 | 4 | mm | |
거리 | 150-250 | mm | |
길이 | 미정 | mm | |
구조 | 한 섹션 | ||
가입 방법 | 아니요 | ||
탑 캡 | 유형 | 용접 U자형 상단 캡 | |
크기 | 120/160 | mm | |
두께 | 1-1.2 | mm | |
고치다 | 케이지에 용접 | ||
벤츄리 | 크기 | 아니요 | mm |
두께 | 1 | mm | |
고치다 | 상단 캡에 용접 | ||
하단 캡 | 유형 | 와이어 벤트 인더 | |
크기 | 120 | mm | |
두께 | 아니요 | mm | |
고치다 | 아니요 | ||
마무리 손질 | 유형 | 실리콘 코팅 | |
두께 | 90-140 | 음 | |
색상 | 검은 색 | ||
팩 | 강철 상자 |
3. 에이이점
스타 필터 백은 필터 표면을 확장하고 일반 원형에 비해 증가하는 필터 면적은 아래와 같습니다.
필터 면적 증가(%)
필터 표면 | 지름 mm | 가방 길이 | |||||
1m | 2m | 3m | 4m | 5m | 6m | ||
8개의 주름 | 120 | 38.64 | 55.97 | 61.75 | 64.64 | 66.37 | 67.52 |
130 | 42.09 | 59.85 | 65.77 | 68.73 | 70.50 | 71.69 | |
150 | 54.06 | 73.31 | 79.73 | 82.94 | 84.87 | 86.15 | |
160 | 73.57 | 95.26 | 102.49 | 106.11 | 108.28 | 109.73 | |
12개의 주름 | 120 | 70.91 | 92.28 | 99.40 | 102.96 | 105.10 | 106.52 |
130 | 74.82 | 96.67 | 103.95 | 107.59 | 109.78 | 111.24 | |
150 | 72.23 | 93.76 | 100.93 | 104.52 | 106.68 | 108.11 |
그래서
• 더 긴 가방 서비스 수명
• 기존 집진기의 풍량을 증가시켜 생산량 증대
• 더 낮은 방출
• 에너지 소비 감소
• 운영 비용 절감
• 압력 강하 감소
• 더 낮은 펄스 제트 압력 및 주파수
• 작은 가방 집 및 건축 면적
• 필터 속도 낮추기
4. 제품 흐름
