제품 상세 정보:
|
| 이름: | 아라미드 스타 백 | 펠트: | 아크릴 |
|---|---|---|---|
| 지름: | 120 밀리미터, 130 밀리미터, 150 밀리미터, 155 밀리미터, 160 밀리미터 | 주름 수: | 12 주름 |
| 머리: | 밀봉 커프스 / 비즈 커프스 | 금속 후프: | 304 스테인레스 강 |
| 바닥: | 2개의 층 | 길이: | 주문 제작됩니다 |
| 하이 라이트: | 150mm 아라미드 필터 백,ISO 아라미드 필터 백,12 주름 집진기 필터 백 |
||

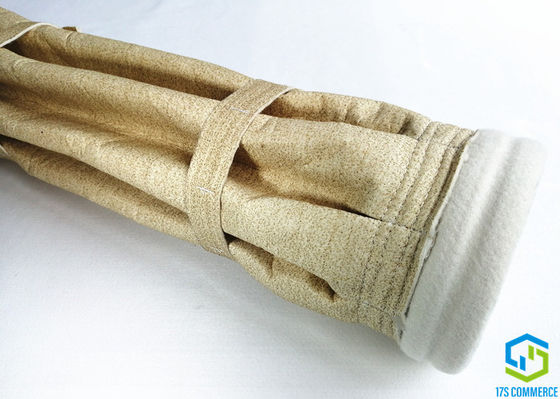

아라미드 먼지 수집 스타 백 아라미드 주름 필터 백 확장 필터 표면 아라미드 스타 백
특징
스타 필터 백(Star bag)은 플리츠 백이라고 하며 필터 표면을 확장하는 백도 필터 표면을 확장하는 특수 디자인입니다.스타 백은 값비싼 주요 장비 변경 없이 기존 시스템 및 프로세스에 통합되도록 설계 및 개발되었습니다.그것은 또한 높은 수준과 엄격한 배출 요구 사항을 가진 새로운 가방 하우스를 위한 것입니다. StarBag는 동일한 직경의 표준 가방과 동일한 셀 플레이트 구멍에 맞도록 상단 스냅 밴드에 주름이 모여서 공기를 옷감으로 의미 있게 줄입니다. 비율.백 하우스 집진기 및 굴뚝의 성능, 효율성 및 수익을 향상시키는 다양한 종류의 백 하우스 집진기용 스타 필터 백을 제공합니다.
| 스타일 | 별 가방, 주름 가방, 표면/면적 확장 가방 | ||
| 플리츠 번호 | 8 / 12 주름 | ||
| 재료 | 아르키릭 | ||
| 지름 | 130 | mm | |
| 길이 | 미정 | mm | |
| 스트랩/밴드 | 유형 | 컷 펠트 스트랩 | |
| 고정 | 가방에 실 재봉 | ||
| 너비 | 25 | mm | |
| 거리 | 250 | mm | |
| 맨 위 | 열리는 | 120 | mm |
| 소매 끝동 | 유형 | 씰 커프 | |
| 너비 | 10-12mm | ||
| 두께 | 8-10mm | ||
| 거리 | 4-8mm | ||
| 금속 후프 | 상단 내부 | 예 | |
| 재료 | 304 스테인레스 스틸 | ||
| 너비 | 25-30mm | ||
| 고치다 | 가방 몸에 바느질 | ||
| 부츠/바텀 | 지름 | 130 | mm |
| 키 | 100-120 | mm | |
| 보강 | 두 개의 레이어 | ||
| 하단 디스크 | 두 개의 레이어 | ||
| 금속 후프 | 아니오, 예인 경우 20-25mm 304 스테인리스 스틸 | ||
| 고치다 | 가방 몸에 바느질 | ||
| 이음매 | 유형 | 실 재봉 | |
| 백 패널/본체 | 세줄 재봉 | ||
| 커프 패널 | 2열 재봉 | ||
| 부츠 갑피 | 2열 재봉 | ||
| 부츠 바닥 | 이중 행 재봉 | ||
| 팩 | 많은 부대 및 깔판, 또는 판지 및 깔판 | ||
이점
스타 필터 백은 필터 표면을 확장하고 일반 원형에 비해 증가하는 필터 면적은 아래와 같습니다.
필터 면적 증가(%)
| 필터 표면 | 지름 mm | 가방 길이 | |||||
| 1m | 2m | 3m | 4m | 5m | 6m | ||
| 8개의 주름 | 120 | 38.64 | 55.97 | 61.75 | 64.64 | 66.37 | 67.52 |
| 130 | 42.09 | 59.85 | 65.77 | 68.73 | 70.50 | 71.69 | |
| 150 | 54.06 | 73.31 | 79.73 | 82.94 | 84.87 | 86.15 | |
| 160 | 73.57 | 95.26 | 102.49 | 106.11 | 108.28 | 109.73 | |
| 12개의 주름 | 120 | 70.91 | 92.28 | 99.40 | 102.96 | 105.10 | 106.52 |
| 130 | 74.82 | 96.67 | 103.95 | 107.59 | 109.78 | 111.24 | |
| 150 | 72.23 | 93.76 | 100.93 | 104.52 | 106.68 | 108.11 | |
그래서
• 더 긴 가방 서비스 수명
• 기존 집진기의 풍량을 증가시켜 생산량 증대
• 더 낮은 방출
• 에너지 소비 감소
• 운영 비용 절감
• 압력 강하 감소
• 더 낮은 펄스 제트 압력 및 주파수
• 작은 가방 집 및 건축 면적
• 필터 속도 낮추기

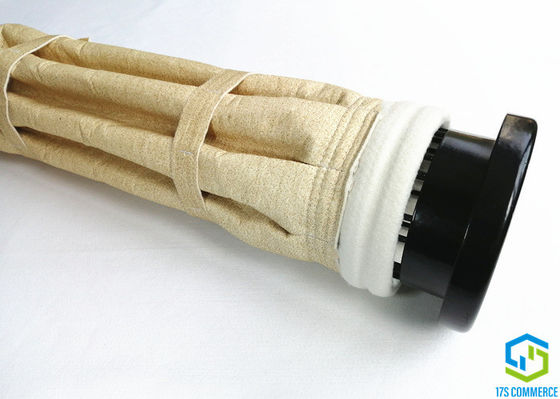

스타 가방과 케이지의 매치
스타 필터 케이지는 타이트 매치가있는 일반 케이지와 달리 스타 백에 맞게 특수 설계되었습니다.스타 케이지는 일종의 느슨한 스타 백 매치로, 데싱에 좋습니다.
스타 가방과 스타 케이지의 매치
| 케이지 플리츠 | 와이어 수량 | 직경(mm) | 주목 | |
| 새장 | 가방 | |||
| 8개의 주름 | 16 | 110 | 120 | 3.5 또는 4mm 수직 전선, 또한 직경 110 및 120mm에 대해 8개의 수직 전선을 사용할 수 있습니다. |
| 120 | 130 | |||
| 138 | 150 | |||
| 144 | 155 | |||
| 150 | 160 | |||
| 12개의 주름 | 12 | 110 | 120 | 4mm 수직 와이어 |
| 120 | 130 | |||
| 138 | 150 | |||
| 10 주름 | 10 | 110 | 120 | 4mm 수직 와이어 |
| 120 | 130 | |||
| 138 | 150 | |||
| 144 | 155 | |||
| 150 | 160 | |||
애플리케이션
| 식물 | 스타 가방과 케이지 | 애플리케이션 |
| 알루미늄 공장 | 체육 | 전기분해 흄 |
| 조달청 | 수산화알루미늄 소성 | |
| 시멘트 공장 | 체육 | 시멘트 공장, 분쇄 기계, 가죽 벨트 등 |
| 정전기 방지 PE | 석탄 공장 | |
| P84 | 가마 백엔드 | |
| 메타 아라미드 | 가마 머리 | |
| 발전소 | 조달청 | 보일러 테일 가스 |
| 제철소 | 체육 | 주조장, 광석벙커, 소결기 끝단, 완제품 운송 |
| 아크릴 | 슬래그 미분 | |
| 메타 아라미드 | 회전로 | |
| PPS/아크릴 | 소결기 헤드 | |
| 화학 공장 | PTFE, 메타 아라미드 | 고온 및 부식성 조건 |
| 비철금속 제련소 | P84 | 알루미늄 용해, 구리로, 금 제련 등 |
| 카본 블랙 식물 | PE, PTFE 적층 PE | 그라인더 기계 |
| 유리 공장 | PTFE, PTFE 합성 P84 백 |
